جزئیات پروژه

شرح پروژه:

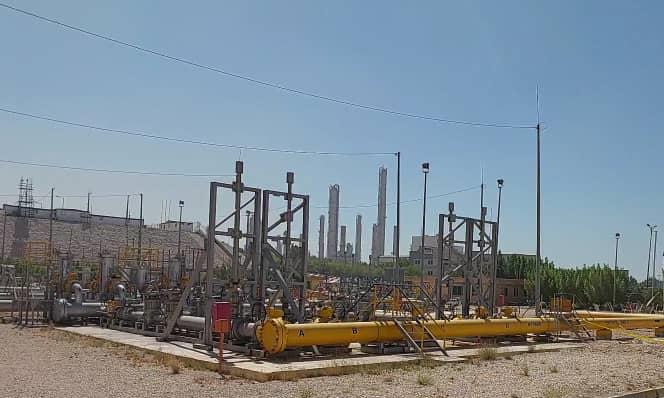

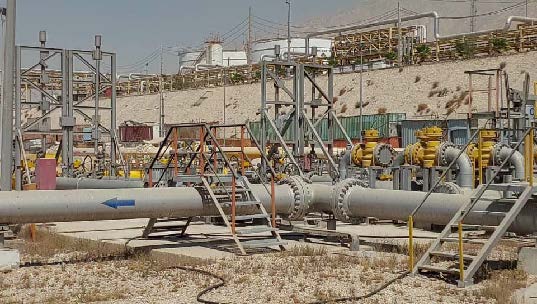

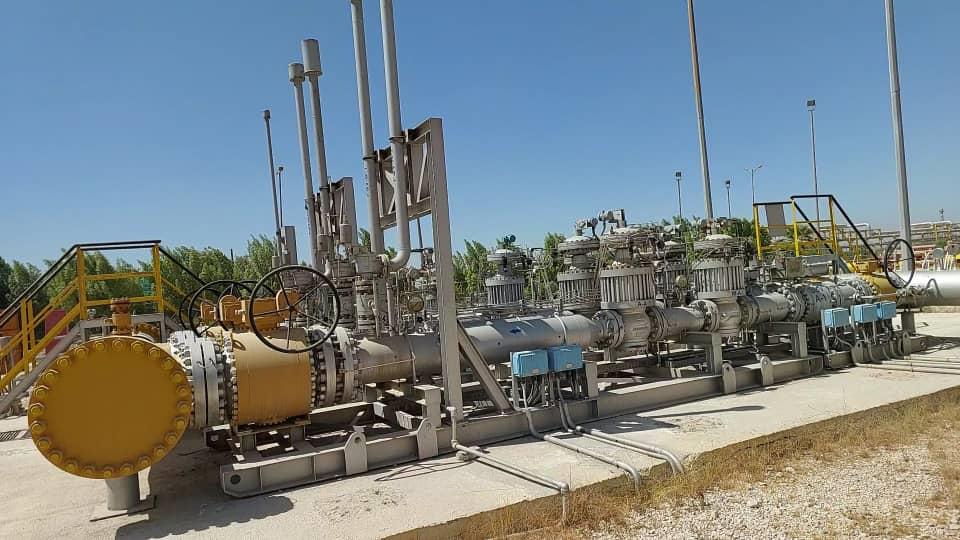

شرکت مبین انرژی خلیج فارس به‌منظور افزایش ضریب اطمینان و انعطاف‌پذیری تأمین گاز سوخت نیروگاه‌ها و سایر مصرف‌کنندگان، تصمیم به اجرای طرحی برای احداث یک ایستگاه تقلیل فشار (PRS) جدید و همچنین اتصال یک خط پشتیبان از یک هدر جدید سراسری گاز (IGAT6) به ایستگاه تقلیل فشار جدید است.

این پروژه شامل انجام طراحی پایه (Basic) و طراحی تکمیلی (Extended Basic) و تهیه اسناد مناقصه EPC برای ایستگاه تقلیل فشار جدید، انجام خدمات امکان‌سنجی و مسیر‌یابی انشعاب خط پشتیبان از IGAT6 به محل ایستگاه تقلیل فشار جدید، مسیر‌یابی خطوط اتصال از PRS جدید به نیروگاه، طراحی ارتباطات بین ایستگاه‌های جدید و موجود با هدف ایجاد قابلیت جابجایی بین ایستگاه‌های شماره ۴ و ۶ و همچنین جابجایی دریافت خوراک از خطوط IGAT قدیم و پشتیبان، و همچنین بررسی ایستگاه اندازه‌گیری و ایجاد تغییرات لازم در صورت نیاز با توجه به اضافه شدن واحد تقلیل فشار جدید می‌باشد.

بخش دیگر این پروژه عبارت است از بروز‌رسانی و As Built سازی نقشه‌های جانمایی کلیه ایستگاه‌های تقلیل فشار شرکت مبین انرژی شامل برداشت اطلاعات و نقشه‌برداری و مدل‌سازی و تهیه نقشه‌های جانمایی خطوط و تجهیزات (Plot Plan, Piping Plan, Isometric Drawing, …) با استفاده از نرم‌افزارهای PDMS، Naviswork و ArcGIS.

محدوده کار:

مهندسی و طراحی پایه احداث واحد تقلیل فشار جدید (PRS 4)
مطالعات HAZOP و HAZID
تهیه اسناد مناقصه EPC
نقشه‌برداری و مدل‌سازی سه‌بعدی کل ایستگاه‌های تقلیل فشار گاز شرکت مبین انرژی و تهیه نقشه‌های As Built

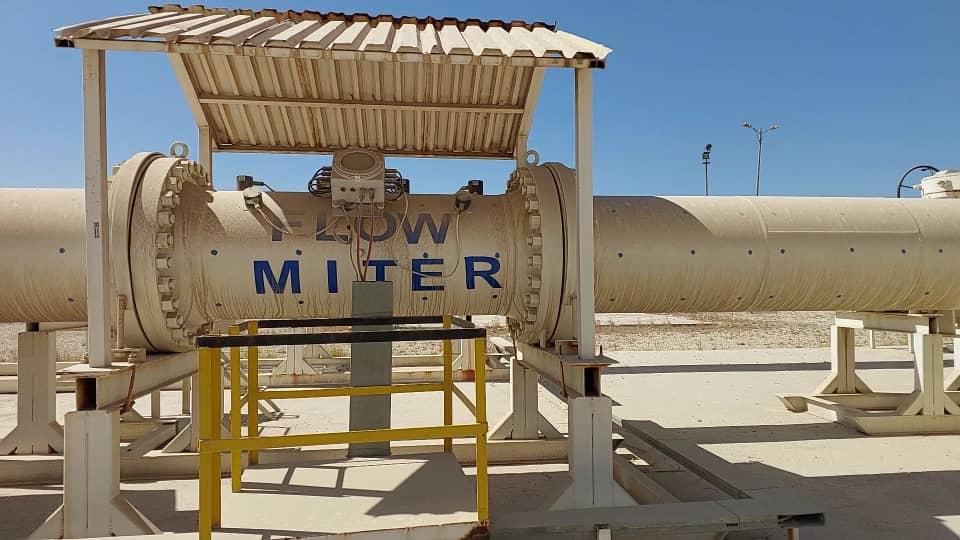

بررسی واحد میترینگ و طراحی تغییرات لازم در صورت نیاز
