شرح پروژه:
با توجه به نیاز مبرم کشور به گازرسانی در فصول سرد سال و کمبود خوراک ورودی پالایشگاه پارسیان و کاهش فشار مخزن و مشکلاتی همچون تشکیل هیدرات، افت فشار بالای خطوط انتقال، افزایش عملیات پیگرانی و آب همراه، شرکت نفت مناطق مرکزی ایران پروژه احداث و راه اندازی مرکز تفکیک میدان تابناک را تعریف نمود. محل احداث مرکز تفکیک تابناک در 40 کیلومتری شمال شهرستان پارسیان (گاوبندی) و 25 کیلومتري پالایشگاه پارسیان قرار گرفته است. ظرفیت واحد 40 میلیون متر مکعب در روز جریان گاز تولیدی از چاه های میدان گازی تابناک به صورت سه فازی می باشد. خوراک ورودی این مرکز از طریق دوخط لوله 30 اینچ گاز ارسالی مراکز جمع آوری 1 و 2 تابناک و خط 24 اینچ گاز ارسالی ازمرکز جمع آوري 3 تابناک تامین می شود. جریان گاز ورودی به مرکز تفکیک تابناک پس از تفکیک مایعات و آب همراه در لخته گیره ای انگشتی و اندازه گیری در واحد میترینگ از طریق دو خط 30 اینچ به پالایشگاه پارسیان منتقل می گردد.همچنین مایعات استحصالی از طریق پمپ های انتقال پس ازتثبیت شرایط فرایندی و اندازه گیری میزان مایعات ارسالی در واحد میترینگ از طریق یک خط لوله 8 اینچ در مجاورت خطوط لوله 30 اینچ گاز به پالایشگاه پارسیان منتقل می گردد.
در فرایند جداسازي خوراك ورودي و انتقال محصولات تولیدي نیاز واحدهاي جانبی و فرایندي ذیل مورد نیاز می باشد:
واحدهای فرایندی :
- INLET MANIFOLD UNIT 610 M
- SLUGE CHATHER UNIT 620
- THREE PHASE SEPARATOR UNIT 630
- GAS METERING SYSTEM UNIT 640
- CONDENSATE METERINDG SYSTEM UNIT 650
- OUTLET MANIFOLD UNIT 660
واحدهای جانبی :
- FLARE BURN PIT SYSTEM UNIT 710
- CHEMICAL INJECTION SYSTEM UNIT 720
- WASTE WATER TREATMENT OILY WATER SEPARATOR SYSTEM UNIT 730
- POTABLE WATER UNIT 740
- COMPRESSED AIR SYSTEM UNIT 750

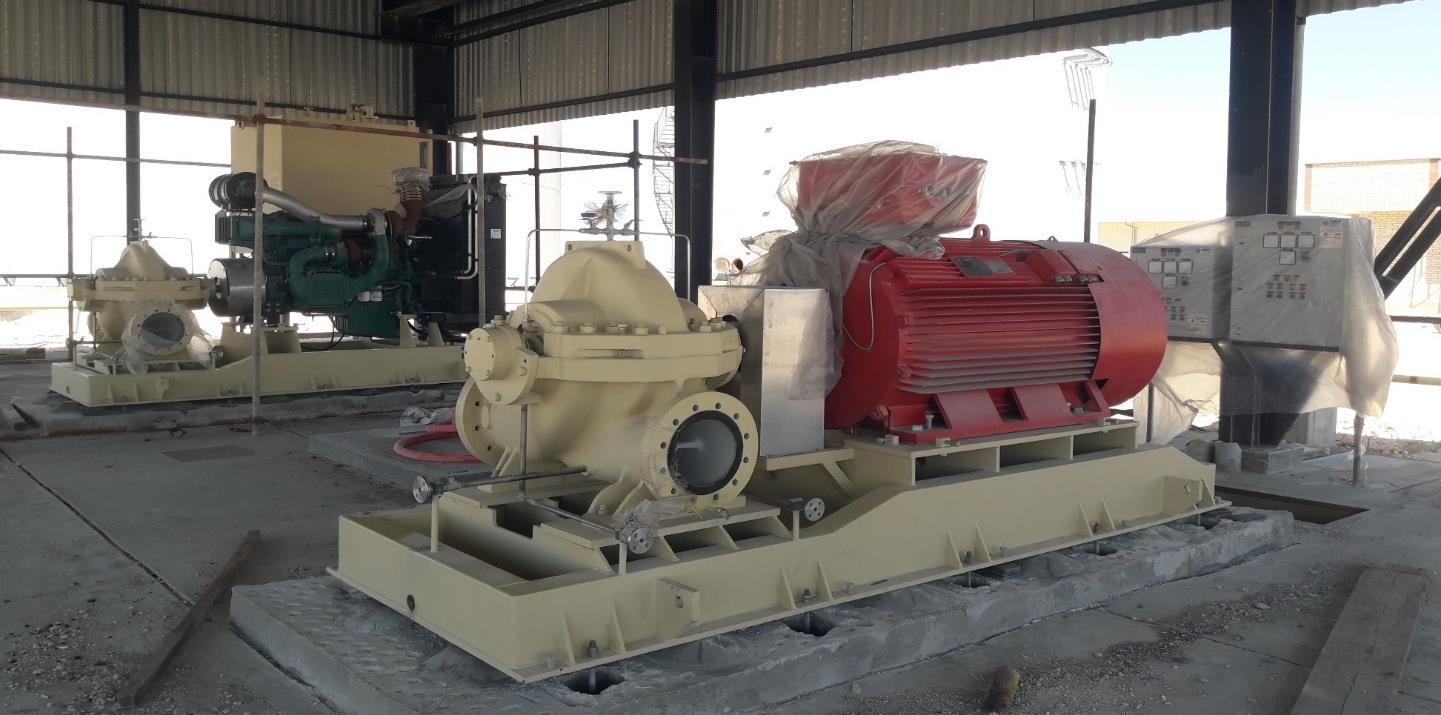

- FIRE FIGHTING SYSTEM UNIT 760
- FUEL GAS SYSTEM UNIT 770
